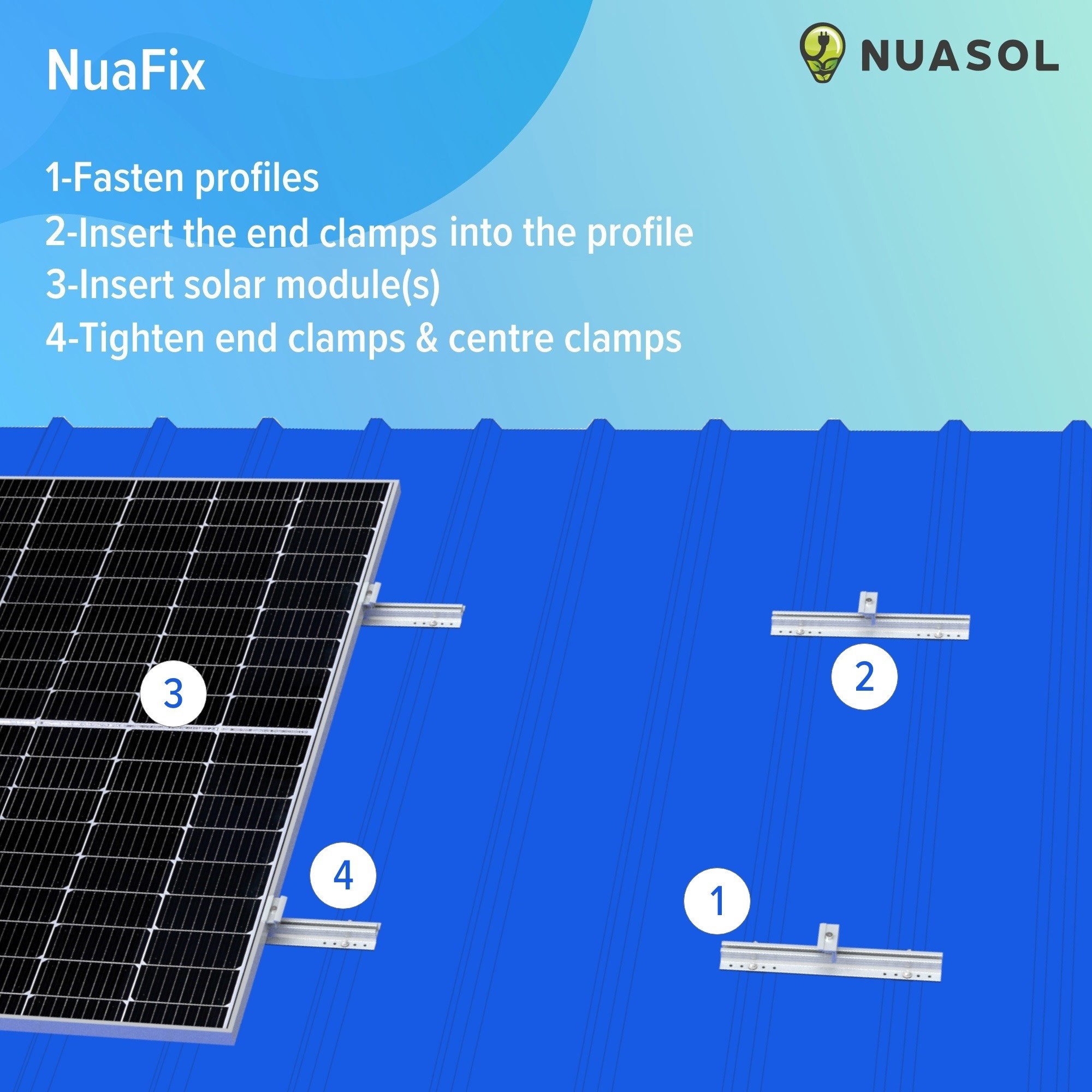

De voorbereiding
1: Bevestig korte profielen
2: Bevestig eindklemmen aan de uiteinden van het profiel
3: Plaats zonnepanelen
4: Draai eindklemmen vast
Alles inbegrepen!

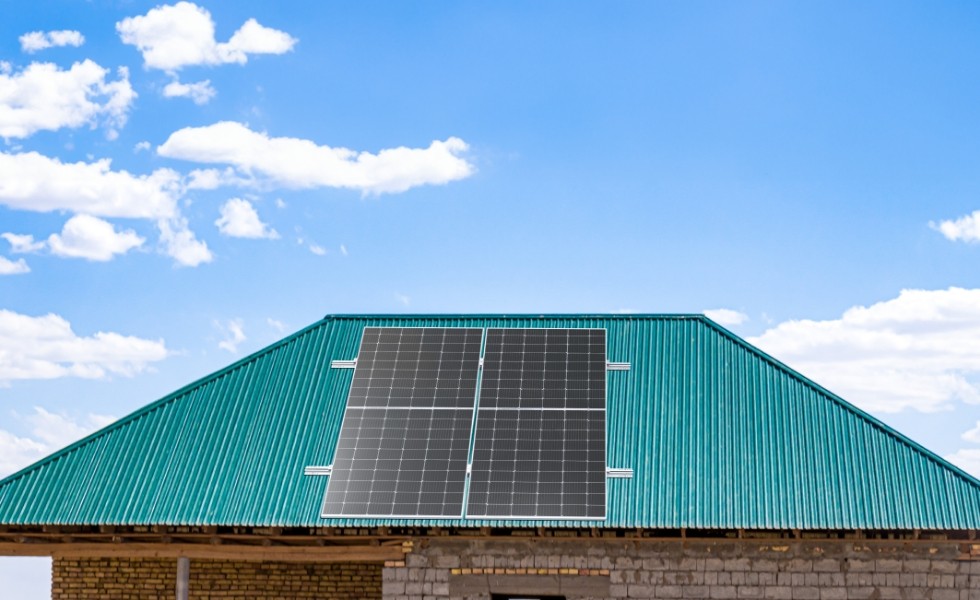

Deze uitgebreide trapeziumvormige dakmontageset voor zonnepanelen bevat alle onderdelen die nodig zijn om een zonnepaneel op het plaatstalen dak te monteren.

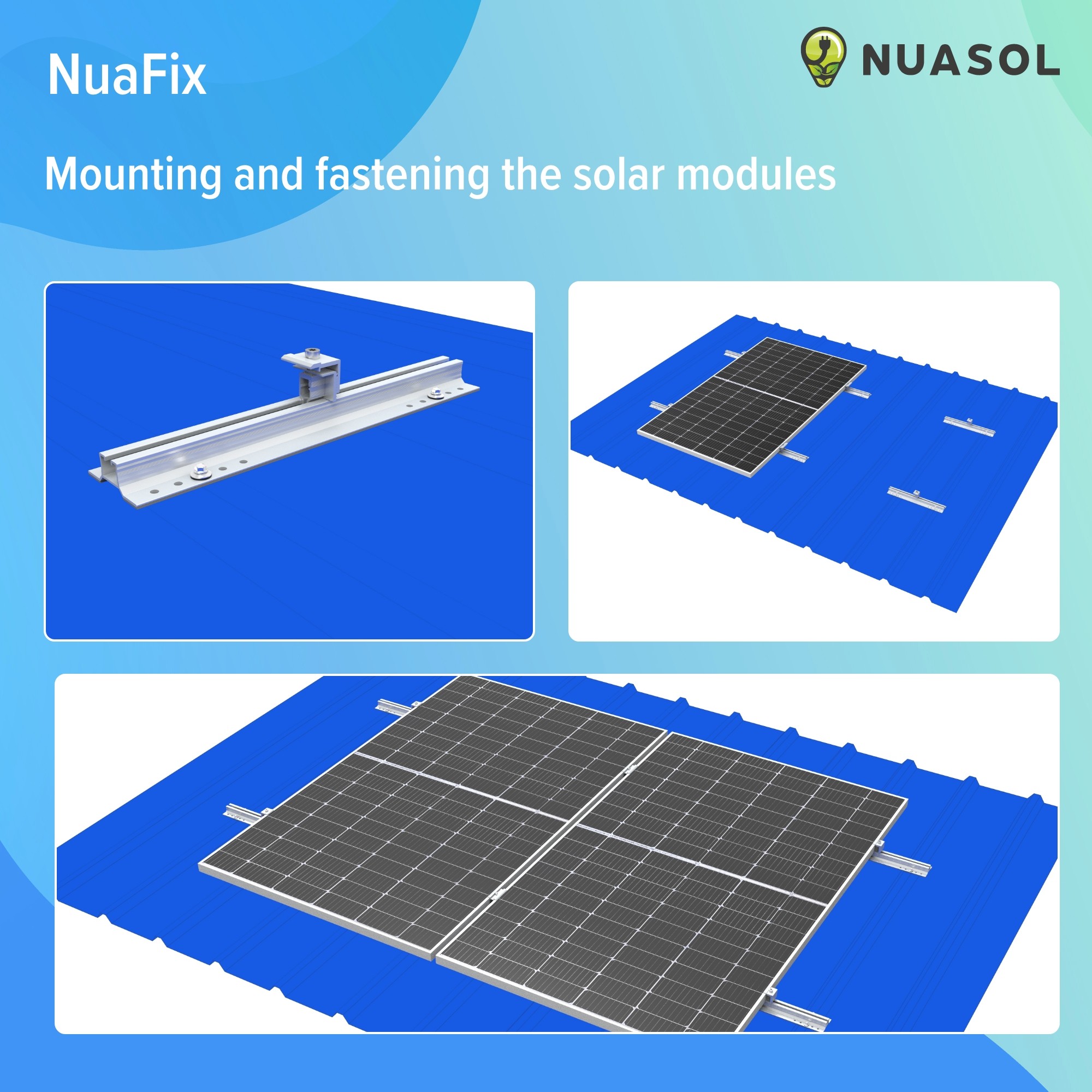

Eenvoudige installatie
1: Profielen voorbereiden
2: Zonnepanelen inhaken
3: Eindklemmen vastdraaien
Geschikt voor zonnepanelen met een hoogte van 30 en 35 mm!

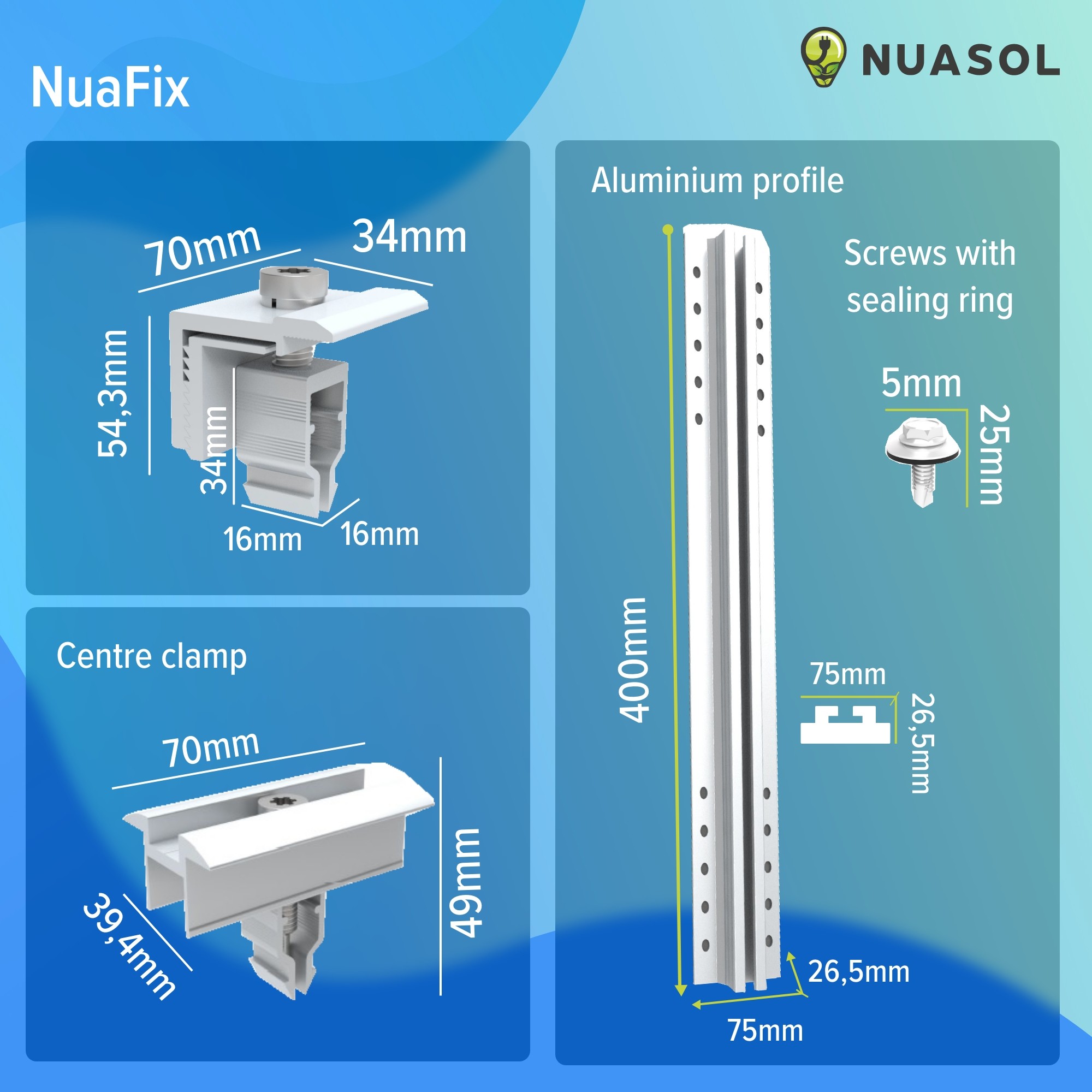

Details
- Afmetingen profiel: 400 x 75 x 26,5 mm
- Afmetingen eindklemmen: 70 x 35 x 54,3 mm
- Afmetingen middenklem: 70 x 39,4 x 49 mm
- Afmetingen van schroeven: 5,5 x 25

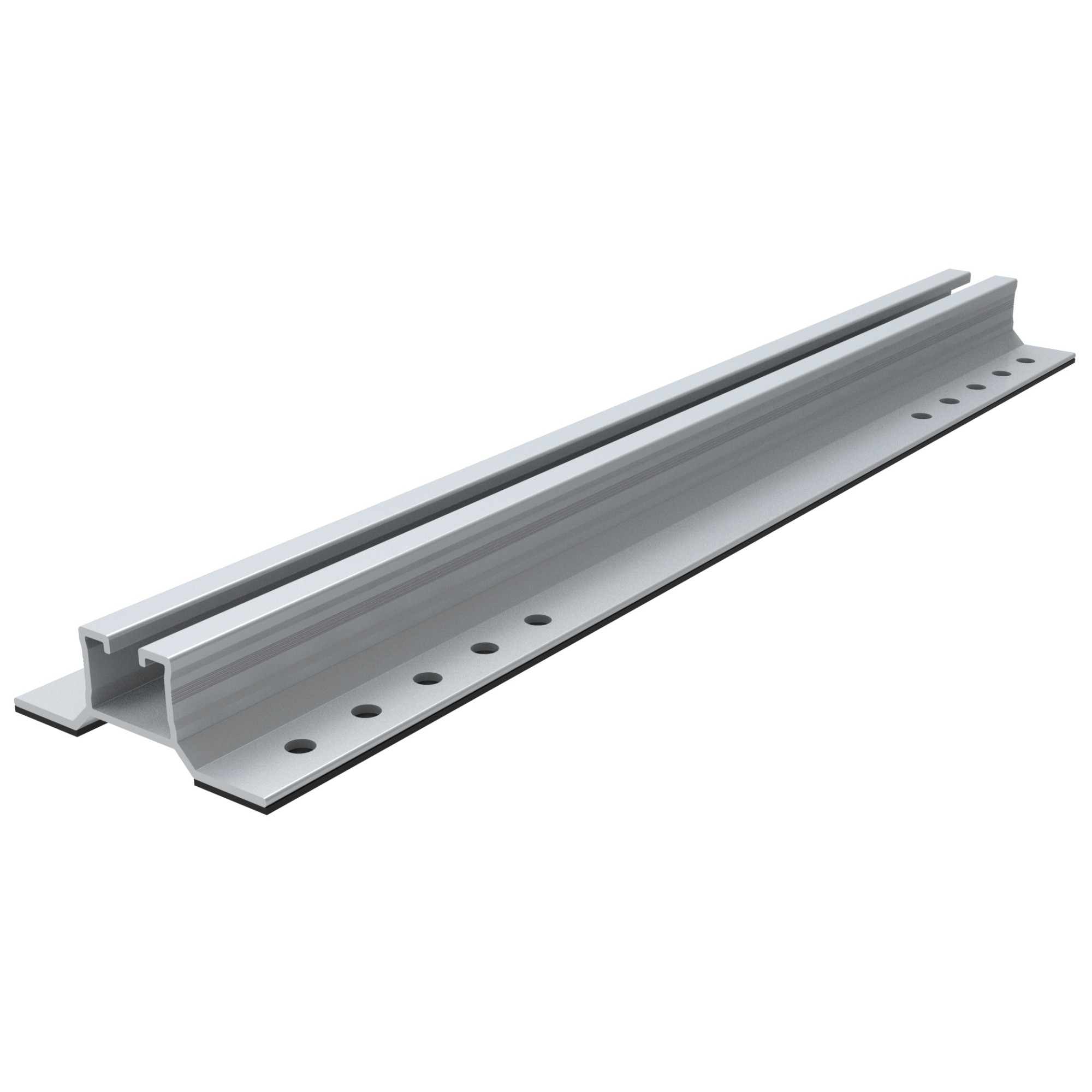

Aluminium profiel
Het aluminium profiel van hoogwaardig AL6005-T5 overtuigt door zijn weerbestendigheid en biedt ruimte voor verschillende soorten zonnepanelen. Onder het profiel bevinden zich EDPM-onderlagen.

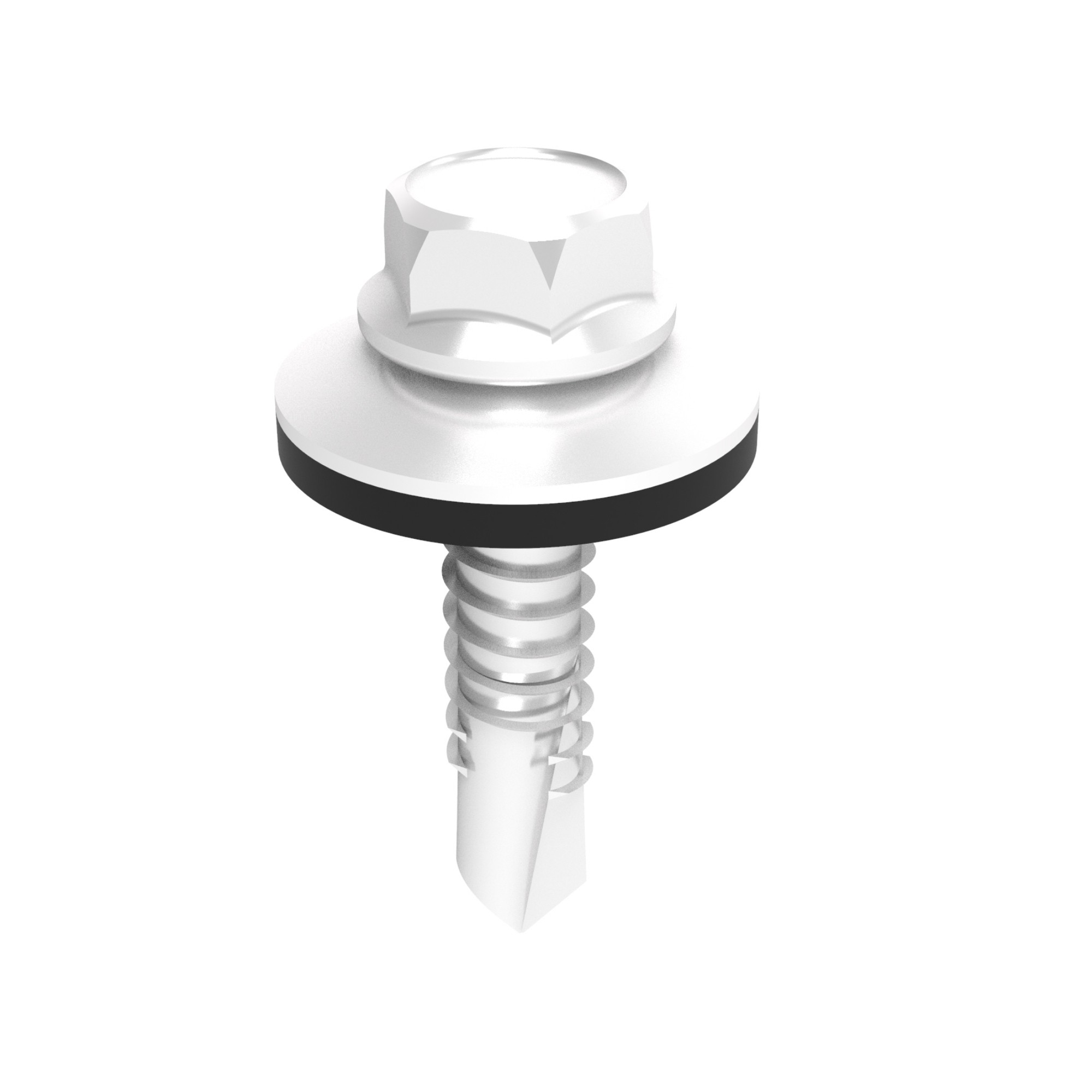

Schroevenset
Je kunt de aluminium profielen eenvoudig aan het trapeziumvormige plaatstalen dak bevestigen met de 24 roestvrijstalen houtschroeven. De schroeven hebben een EDPM afdichting onder de kop om te voorkomen dat er water in het plaatstalen dak loopt.

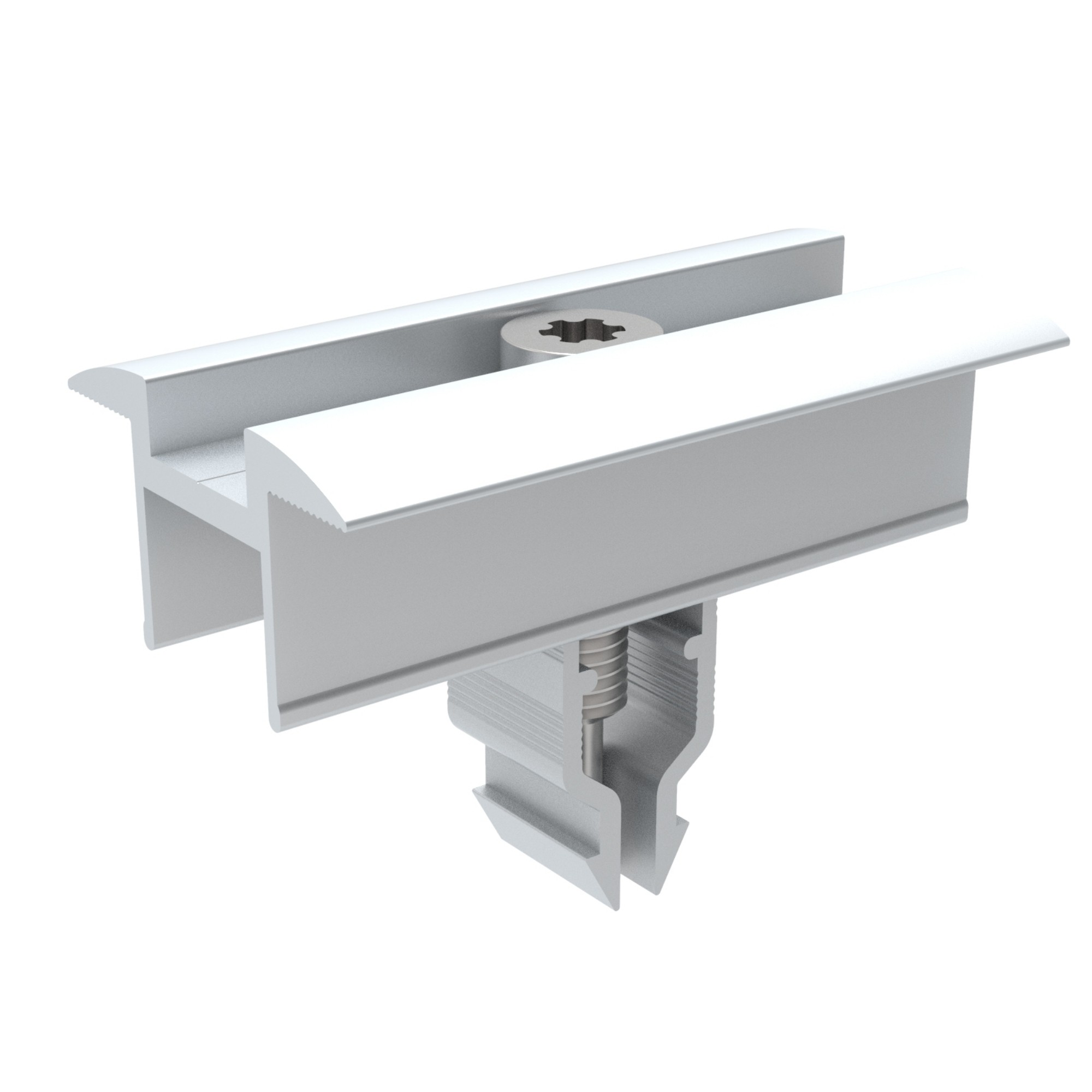

Eind- & middenklem
De eind- en middenklemmen van aluminium AL6005-T5 bevestigen het zonnepaneel aan het aluminium profiel. Schuif de eind- en middenklemmen in de rail, schroef vast, klaar!
Praktische uitbreidingsset
Breid je PV-systeem eenvoudig uit met de NuaSol-uitbreidingsset.
Brand
NuaSol
SKU
4252023116183

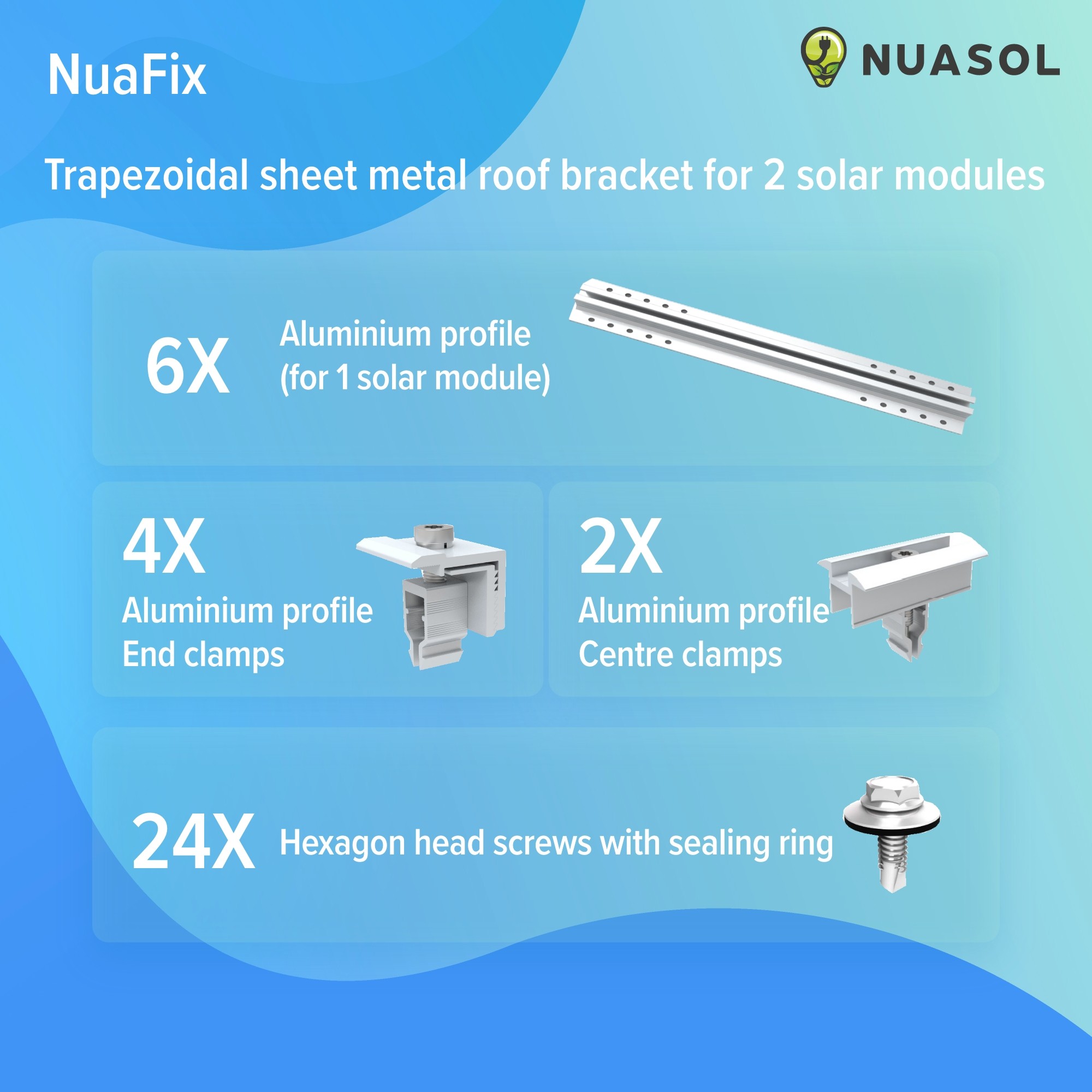

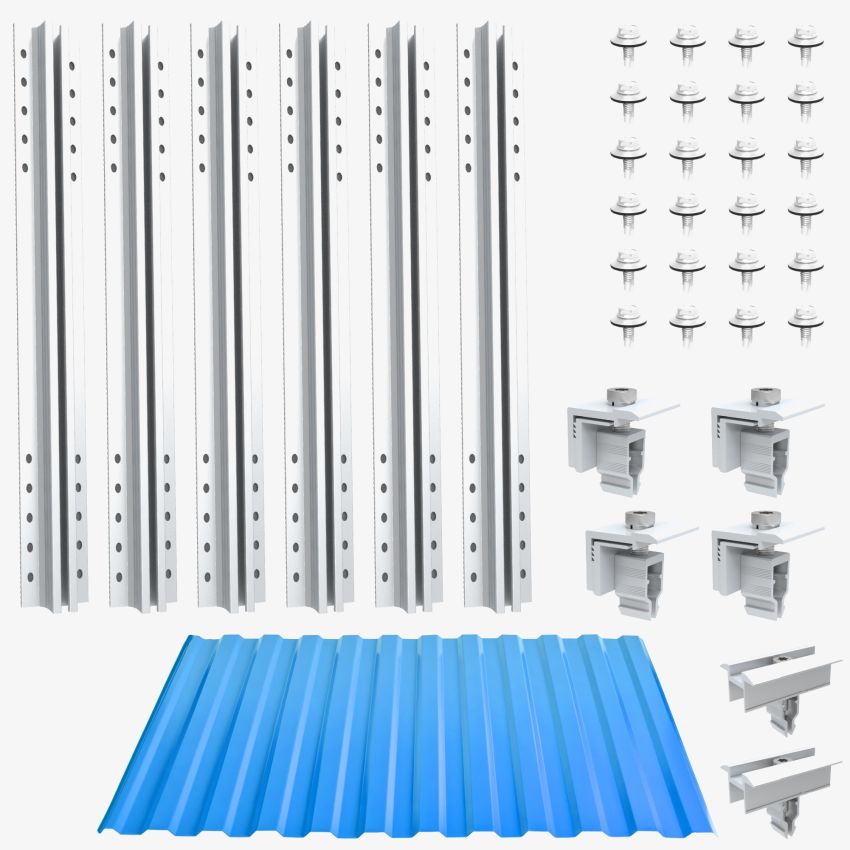

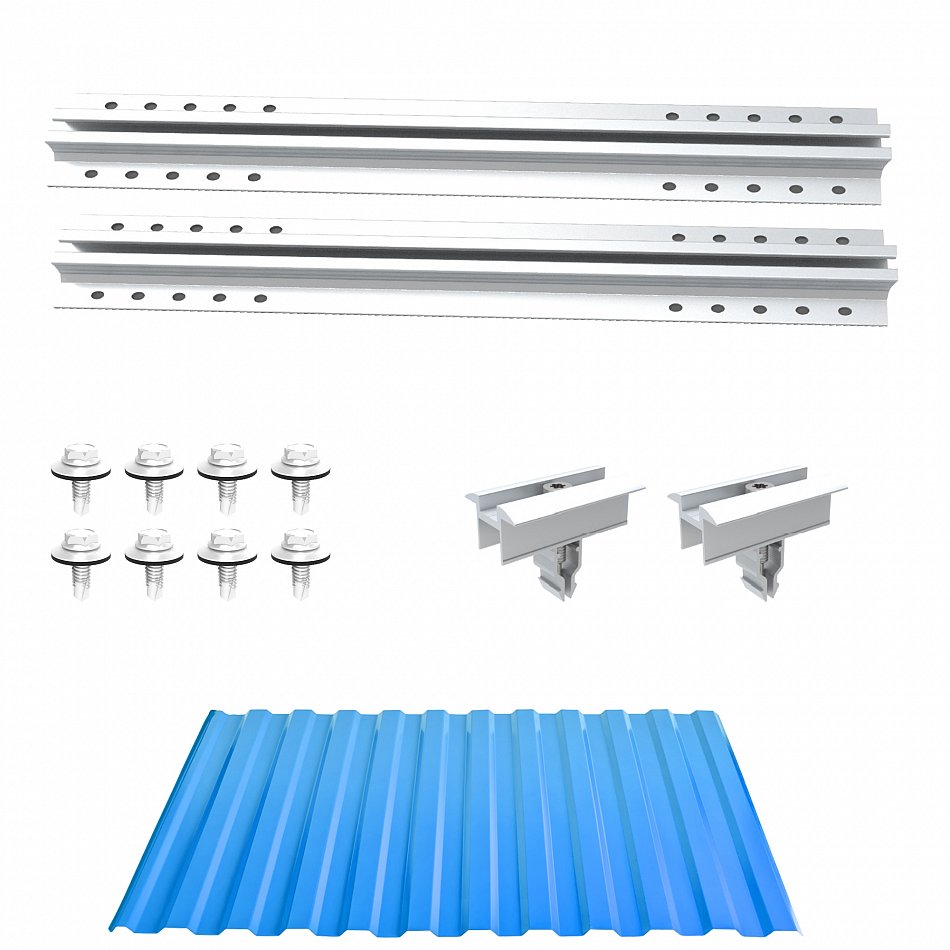

Leveringsomvang
- 6x montagerail 400 mm
- 4x eindklemmen
- 2x middenklemmen
- 24x houtschroeven
Modelnaam
NS-HE-TDM402
Aantal Pakketten
1
Geschikte Ondergronden
Trapeziumvormige plaat dakbedekking
Afmetingen aluminium profiel
400 x 75 x 26,5 mm
Afmetingen profiel eindklem
70 x 35 x 54,3 mm
Afmetingen profielmiddenklem
70 x 39,4 x 49 mm
Productfamilie
Roof Mounting Kit
