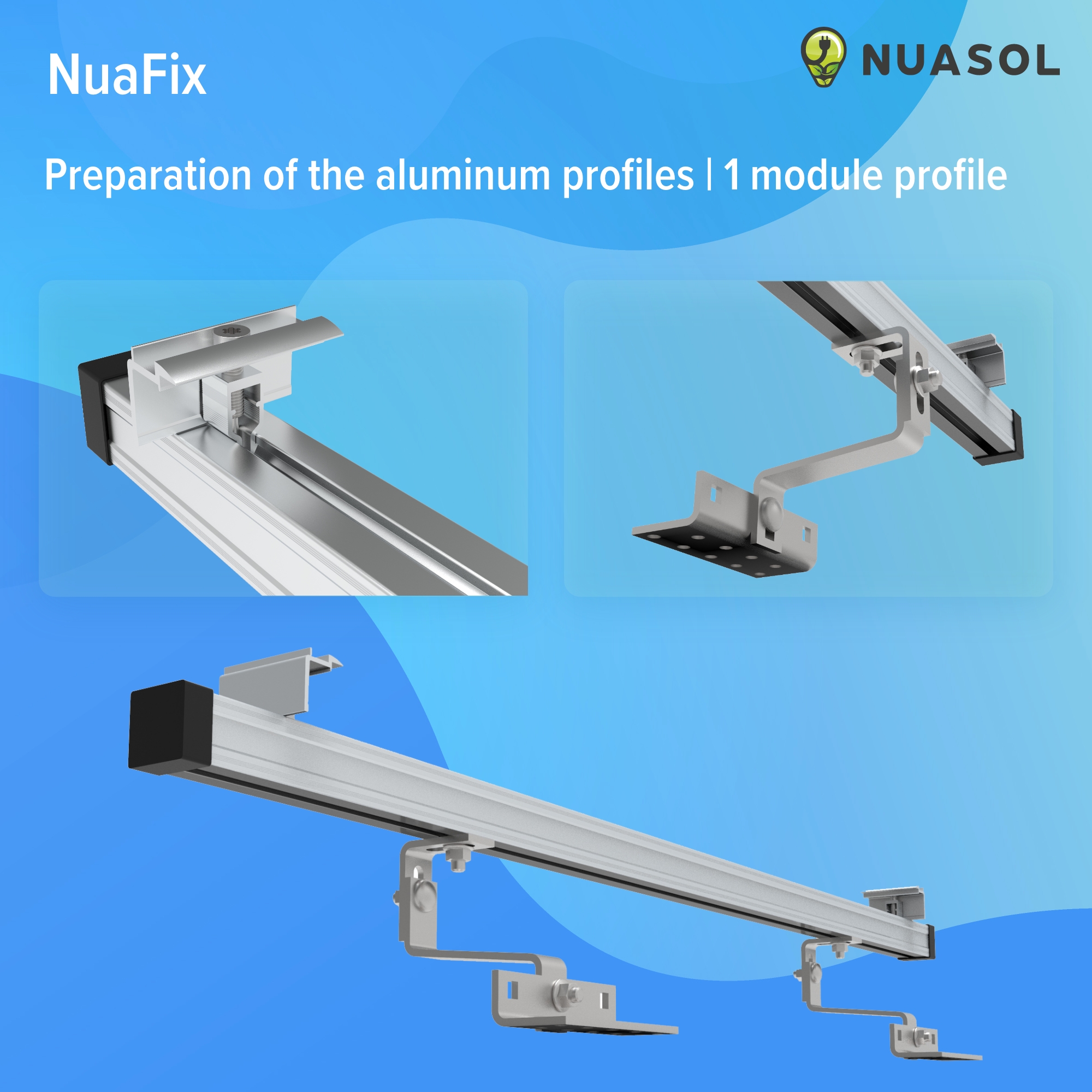

De voorbereiding
1: Bevestig de dakhaken onder het profiel 2: Bevestig de eindclips op de uiteinden 3: Plaats de eindkappen
Alles inbegrepen!

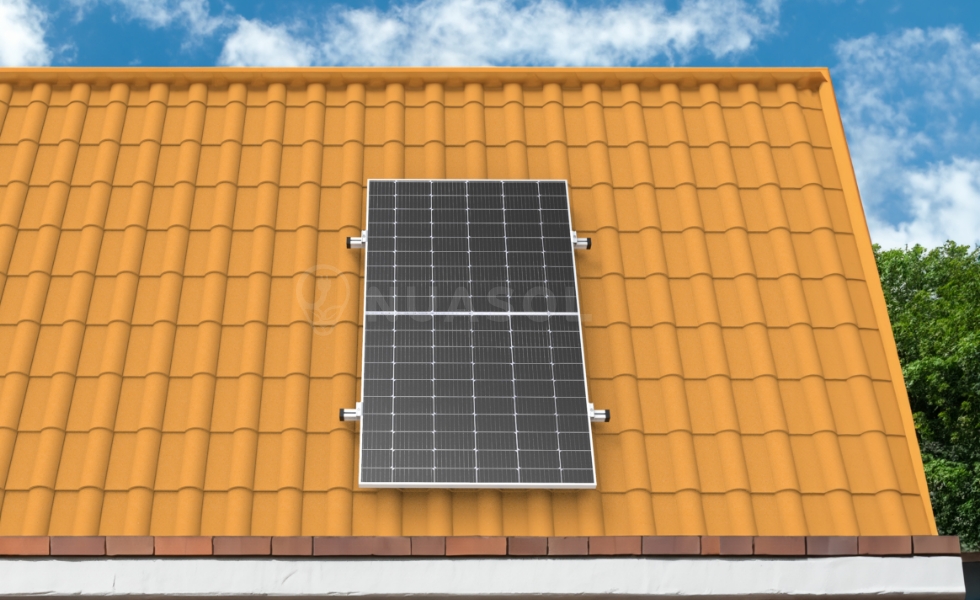

Deze uitgebreide dakmontageset voor zonnepanelen bevat alle onderdelen die nodig zijn om een zonnepaneel op het dak van je huis te monteren.
Eenvoudige installatie

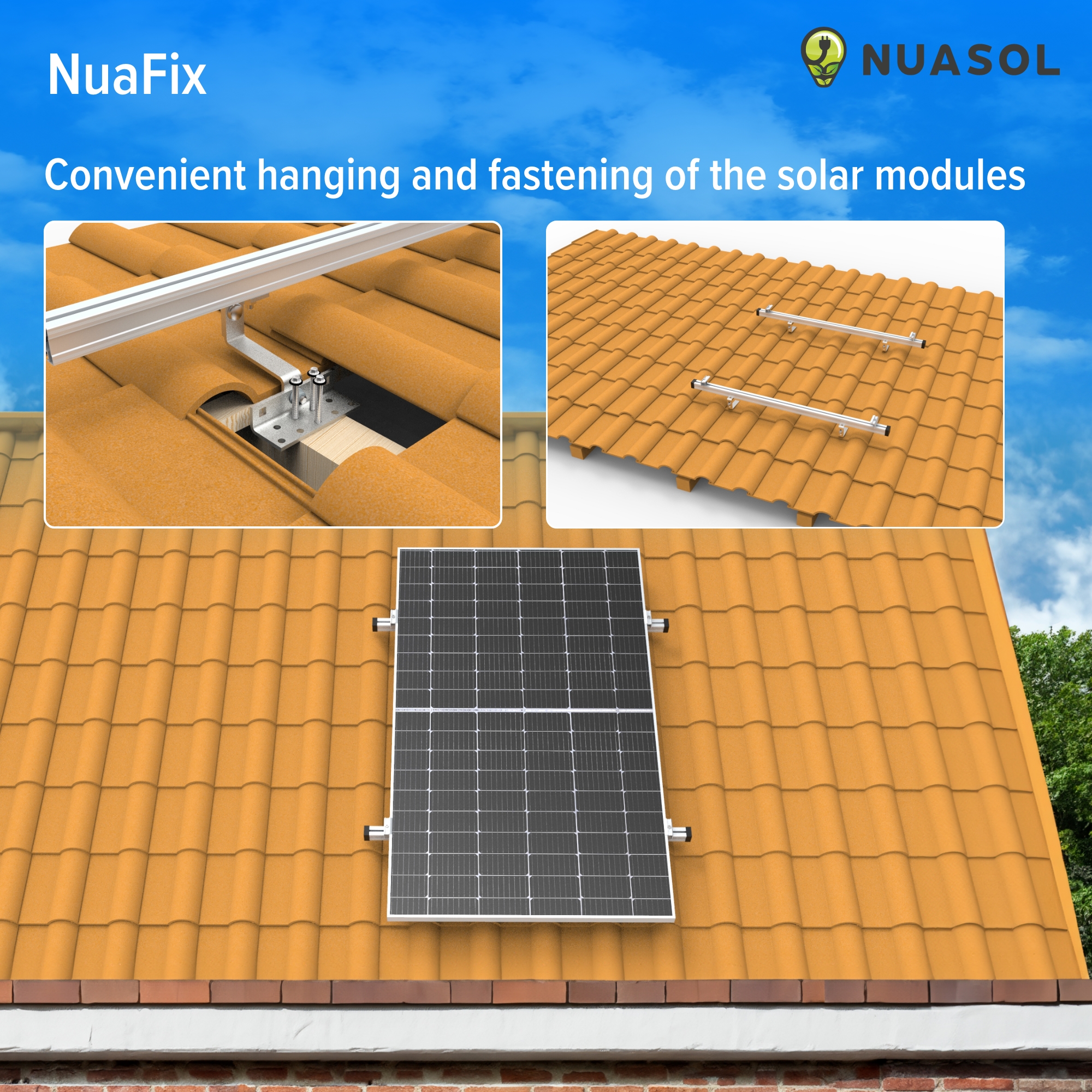

1: Profielen voorbereiden 2: Dakpannen optillen 3: Dakhaken vastschroeven 3: Zonnepanelen inhaken 4: Eindklemmen vastdraaien.
Geschikt voor zonnepanelen met een hoogte van 35 mm!
Details

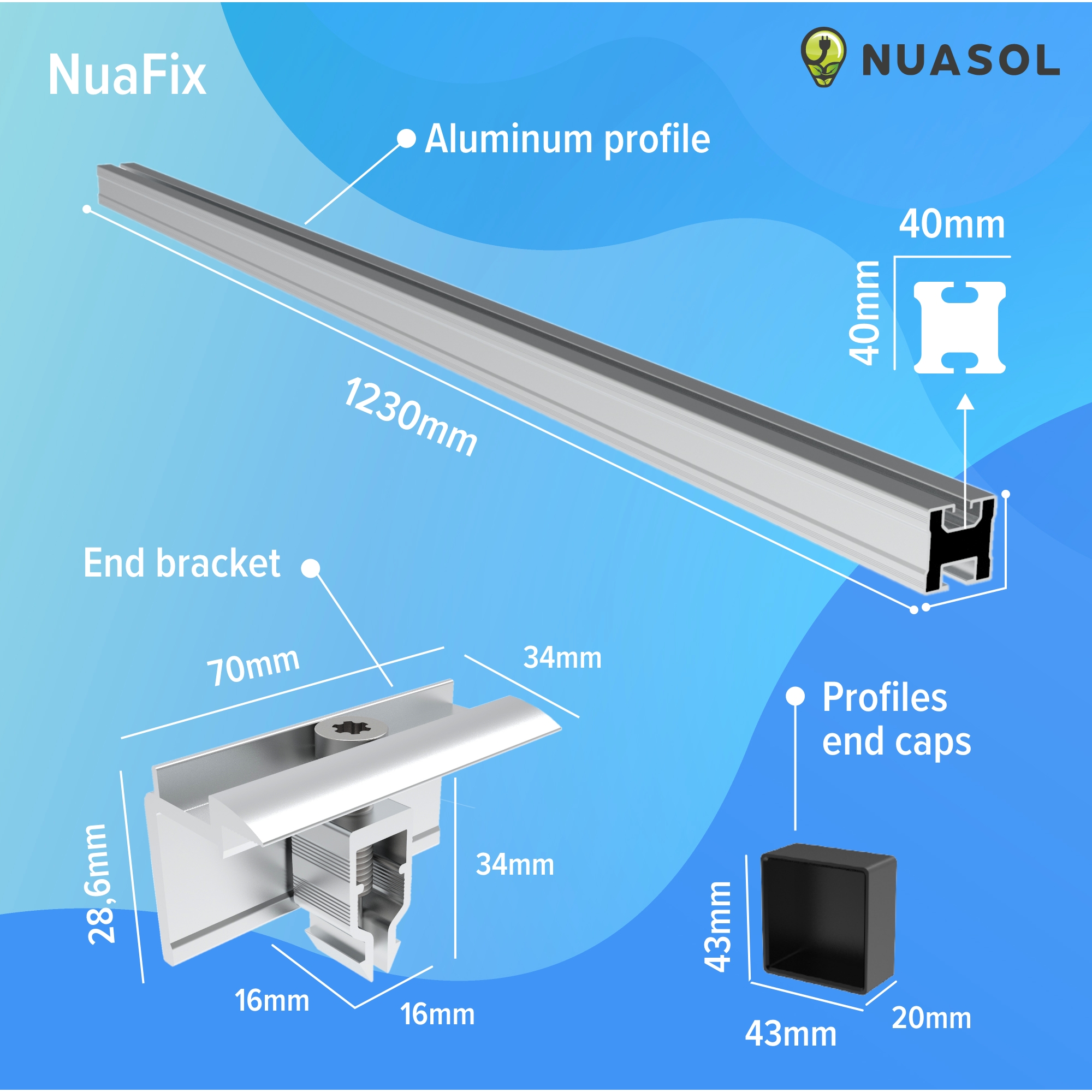

- Afmetingen profiel: 1230 x 40 x 40 mm
- Afmetingen aansluiting: 120 x 45,5 x 25 mm
- Afmetingen eindklem: 70 x 34 x 28,6 mm
- Afmetingen eindkap: 43 x 20 x 43 mm
Schroevenset
Je bevestigt de dakhaken eenvoudig met de 12 roestvrijstalen houtschroeven onder de dakpannen. Het zonnepaneel wordt met de klemmen aan het aluminium profiel bevestigd.
Aluminium profiel
Het aluminium profiel, gemaakt van hoogwaardig AL5005-T5, maakt indruk door zijn weerbestendigheid en biedt ruimte voor zonnepanelen met een breedte tot 1230 mm.
Dakhaken
Onze weerbestendige, roestvrijstalen Z-beugels zijn volledig voorgemonteerd. Onze speciale dakhaken zijn geschikt voor het verwijderen van aluminium rails, profielrails, bevestigingsrails en voor het vasthouden van fotovoltaïsche modules of zonnesystemen.
NuaFix dakhaken in detail
- Materiaal: roestvrij staal (SUS 304)
- Vlakke stalen haak: 60 x 30 x 5 mm
- Lengte van de haak binnenin: 115 mm
- Afmetingen bodemplaat: 140 x 54 x 5 mm
- Bevestigingsgaten: 9 x 9 mm offset
- Hoogteverstelling bodemplaat: 44-47 mm
- Hoogteverstelling platte stalen haak: 60-92 mm
- Afmetingen sleufgaten: 45 x 11 mm
- Totale hoogteverstelling: 120-160 mm
- Totale afmetingen: 174 x 140 x 120-160 mm
- Geschikte schroef: M10x25 A2 roestvrij staal
- Bijpassende moer: M10 roestvrij staal A2
- Max. sneeuwbelasting: ca. 140 kg
- Windsnelheid: max. 60m/s
- Gewicht stuk: 0,76 kg
Brand
NuaSol
SKU
4252023114677
Gewicht
6.63 kgs
Afmetingen bodemplaat
140 x 54 x 5 mm
Leveringsomvang
- Montagerail 1230 mm 2x
- Eindklem 4x
- Zeskantbout 4x
- Flensmoer 4x
- Verstelbare dakhaakset 4x (4x L-voet; 4x Z-deel; 4x L-verbinding; 8x slotbout M10x25; 8x flensmoer M10)
- Railkap 4x
- Houtschroeven 12x
Montagegaten
9 x 9mm offset
Platte stalen haak
60 x 30 x 5 mm
In hoogte verstelbare platte stalen haak
60-92 mm
In hoogte verstelbare bodemplaat
44-47 mm
Modelnaam
NS-HE-ZDM1
Aantal Pakketten
1
Geschikte Ondergronden
Pannendak
Afmetingen aluminium profiel
1230 x 40 x 40 mm
Afmetingen profiel eindklem
70 x 34 x 28,6 mm
Afmetingen profielmiddenklem
geen
Afmetingen profielaansluiting
120 x 45,5 x 25 mm
Afmetingen profiel eindkap
43 x 20 x 43 mm
Productfamilie
Roof Mounting Kit
